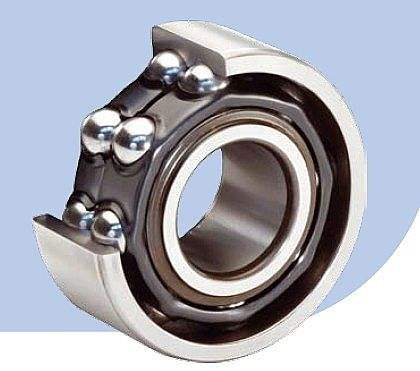

Двухрядный радиально-упорный шариковый подшипник - защитный тип ZZ

Описание продукта

Подшипники MBY® Angular Contact Balling имеют гоночные дорожки во внутренних и внешних кольцах, которые смещены по отношению друг к другу в направлении оси подшипника.
Эти подшипники предназначены для размещения комбинированных нагрузок и достижения высоких скоростей.
Угол контакта α определяется как угол между линией, соединяющей точки контакта мяча и гоночные трассы в радиальной плоскости,
и линия, перпендикулярная оси подшипника.

Нагрузка, несущая способность угловых контактных шариков, увеличивается с увеличением угла контакта.
Угловые контактные шарики обычно используются парами или даже больше с проставками.

MBY® предлагает комплексные диапазоны угловых контактных шариков, которые доступны в:
-     Одиночная ряд и двойная ряд
-     Открытые и запечатанные типы
-     Угол контакта 15, 30 или 40 градусов
-     Хромированная сталь, керамика или гибридные материалы
-     Полиамид, стальная и латунная клетка

Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

Несущий Designation	Граница Dimensions				Базовый Нагрузка Рейтинг		Ограничение Скорость	Другой измерение		Расстояние из работающий точки	Плечо Dimensions (мм)				Масса
	(мм)				( КН )		(RPM)			(мм)					(кг)
ZZ	d	D	B	r1、2 минуты	Cr	Коррекция		D1≈	D1≈	a	да (мин.)	да (макс)	Да (макс)	ra (макс)	Примерно
3200A-ZZ	10	30	14	0.6	7.41	4.3	16000	17.7	25	18	15		25	0.6	0.051
3201A-ZZ	12	32	15.9	0.6	10.1	5.6	15000	19.1	27.7	20	17	0	27.7	0.6	0.058
3202A-ZZ	15	35	15.9	0.6	11.2	6.8	12000	22.1	30.7	22	20	0	30.7	0.6	0.066
3203a-zz	17	40	17.5	0.6	14	8.65	10000	25.2	35	25	22	0	35	0.6	0.096
3204A-ZZ	20	47	20.6	1	18.6	12	9000	29.6	40.9	30	26	0	41	1	0.16
3205A-ZZ	25	52	20.6	1	20.3	14	8000	34.6	45.9	33	31	0	46	1	0.18
3206A-ZZ	30	62	23.8	1	28.1	20	7000	41.4	55.2	38	36	0	56	1	0.29
3207a-zz	35	72	27	1.1	37.1	27.5	6000	48.1	63.9	45	42	0	65	1	0.44
3208a-zz	40	80	30.2	1.1	44.9	33.5	5600	47.8	72.1	49	47	47.5	73	1	0.58
3208E-ZZ	40	80	30.2	1.1	48.4	48	5600	47.8	72.1	49	47	47.5	73	1	0.64
3209a-zz	45	85	30.2	1.1	47.5	38	5000	52.8	77.1	52	52	52.5	78	1	0.63
3209E-ZZ	45	85	30.2	1.1	50.1	53	5000	52.8	77.1	52	52	52.5	78	1	0.69
3210a-zz	50	90	30.2	1.1	47.5	39	4800	57.8	82.1	56	57	57.5	83	1	0.66
3210E-ZZ	50	90	30.2	1.1	52.8	58.5	4800	57.8	82.1	56	57	57.5	83	1	0.74
3302a-zz	15	42	19	1	15.1	9.15	10000	25.6	35.7	26	21	0	36	1	0.13
3303a-zz	17	47	22.2	1	21.2	12.5	9500	27.6	40.2	29	23	0	41	1	0.18
3304A-ZZ	20	52	22.2	1.1	22.1	14.3	8500	31.8	44	32	27	0	45	1	0.22
3305A-ZZ	25	62	25.4	1.1	31.2	20.8	7500	38.4	53.4	38	32	0	55	1	0.35
3306a-zz	30	72	30.2	1.1	41	28.5	6300	39..8	64.1	44	37	39.5	65	1	0.53
3306E-ZZ	30	72	30.2	1.1	45.7	42.5	6300	39.8	64.1	44	37	39.5	65	1	0.59
3307a-zz	35	80	34.9	1.5	48.8	34	5600	44.6	70.1	49	44	44.5	71	1.5	0.73
3307E-ZZ	35	80	34.9	1.5	53.9	51	5600	44.6	70.1	49	44	44.5	71	1.5	0.79
3308a-zz	40	90	36.5	1.5	59.2	43	5000	50.8	80.1	56	49	50.5	81	1.5	0.95
3308E-ZZ	40	90	36.5	1.5	66	64	5000	50.8	80.1	56	49	50.5	81	1.5	1.05
