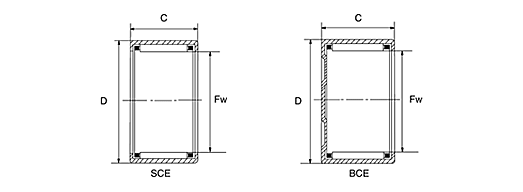

Вал | Несущий Designation | Масса | Границы | BasicLoadRating | Ограничение Скорость | ||||
Диаметр | Текущий Код | Оригинал Код | Примерно | Фв | D | C | | | Масло |
Динамика | Статический | ||||||||
мм | g | мм | N | оборотный | |||||
3.175 | Сцена 55 | | 0.004 | 3.175 | 12.7 | 8.334 | | | |
3.97 | Сцена 21/4TN | | | 3.97 | 7.15 | 6.35 | | | |
4.762 | Сцена 34TN | | | 4.762 | 8.731 | 6.35 | | | |
6.35 | Сцена 47 | | 0.004 | 6.35 | 11.112 | 11.13 | | | |
Сцена 49 | | | 6.35 | 11.112 | 14.287 | | | | |
Сцена 49pp | | | 6.35 | 11.112 | 14.29 | | | | |
7.938 | Сцена 55 | BCE55 | 0.0032 | 7.938 | 12.7 | 7.938 | 2892 | 2625 | 29000 |
Сцена 56 с | | 0.006 | 7.938 | 12.7 | 9.52 | | | | |
Сцена 57 | | 0.006 | 7.938 | 12.7 | 11.11 | | | | |
Сцена 59 | | 0.003 | 7.938 | 12.7 | 14.29 | | | | |
9.525 | Сцена 65 | BCE65 | 0.004 | 9.525 | 14.288 | 7.94 | 2892 | 2417 | 25000 |
Сцена 66 | | 0.006 | 9.525 | 14.288 | 9.52 | 3900 | 3950 | 29500 | |
Сцена 68 | | 0.0065 | 9.525 | 14.288 | 12.7 | | | | |
Сцена 68к | | | 9.525 | 14.288 | 9.271 | | | | |
Сцена 69 с | | 0.007 | 9.525 | 14.288 | 14.29 | | | | |
Сцена 69 | | 0.004 | 9.525 | 14.288 | 14.29 | | | | |
Сцена 610pp | | | 9.525 | 14.288 | 15.88 | 3900 | 3950 | 29500 | |
11.112 | Сцена 78 | | 0.005 | 11.112 | 15.875 | 12.7 | 6400 | 7800 | 25000 |
12.7 | Сцена 85 | | 0.0047 | 12.7 | 17.462 | 7.94 | | | |
Сцена 86 | | 0.006 | 12.7 | 17.462 | 9.52 | | | | |
Сцена 86а | | 0.007 | 12.7 | 17.462 | 9.52 | | | | |
Сцена 87 | | 0.006 | 12.7 | 17.462 | 11.11 | 7340 | 7800 | 22000 | |
Сцена 88 | | 0.009 | 12.7 | 17.462 | 12.7 | 6897 | 9033 | 19000 | |
Сцена 810зо | | 0.009 | 12.7 | 17.462 | 15.88 | 8811 | 12237 | 19000 | |
Сцена 810pp | | 0.009 | 12.7 | 17.462 | 15.88 | 8811 | 12237 | 19000 | |
14.288 | Сцена 96 | | 0.005 | 14.288 | 19.05 | 9.52 | 5162 | 6408 | 18000 |
Сцена 98 | | 0.008 | 14.288 | 19.05 | 12.7 | 7698 | 10769 | 18000 | |
Сцена 910 | | 0.01 | 14.288 | 19.05 | 15.88 | 9434 | 14017 | 18000 | |
Сцена 912 | | 0.013 | 14.288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | |
15.875 | Сцена 105 | | 0.0075 | 15.875 | 20.638 | 7.94 | 4300 | 5200 | 17600 |
Сцена 107-1/2 | | 0.009 | 15.875 | 20.638 | 11.91 | 7100 | 10300 | 17600 | |
Сцена 108 | BCE108 | 0.01 | 15.875 | 20.638 | 12.7 | 8743 | 12015 | 16000 | |
Сцена 109 с | | | 15.875 | 20.638 | 14.29 | 8743 | 12015 | 16000 | |
Сцена 1010 | | 0.011 | 15.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | |
Сцена 1010pp | | 0.013 | 18.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | |
Сцена 1012 | | 0.014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | |
Сцена 1012pp | | 0.014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | |
17.462 | Сцена 118 | | 0.014 | 17.462 | 22.225 | 12.7 | 8600 | 13200 | 16000 |
Сцена 1112 | | 0.016 | 17.462 | 22.225 | 19.05 | 12400 | 21000 | 16000 | |
19.05 | Сцена 128 | | 0.013 | 19.05 | 25.4 | 12.7 | 9800 | 12500 | 14700 |
Сцена 120 | | | 19.05 | 34 | 14.5 | | | | |
Сцена 129 с | | 0.019 | 19.05 | 25.4 | 14.29 | 10000 | 13500 | 15200 | |
Сцена 1210ppr | | 0.017 | 19.05 | 25.45 | 15.88 | 12682 | 17577 | 13000 | |
Сцена 1211 (p) | | 0.018 | 19.05 | 25.4 | 17.46 | 15352 | 22250 | 13000 | |
Сцена 1212 | | 0.021 | 19.05 | 25.4 | 19.05 | 15352 | 22250 | 13000 | |
Сцена 1214pp | | | 19.05 | 25.4 | 22.22 | | | | |
Сцена 1216 | | 0.03 | 19.05 | 25.4 | 25.4 | | | | |
20.638 | Сцена 1312 | | 0.024 | 20.638 | 26.988 | 19.05 | 16020 | 23585 | 12000 |
22.225 | Сцена 146 | | 0.013 | 22.225 | 28.575 | 9.52 | 8200 | 10700 | 12600 |
Сцена 148 | | 0.019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | |
Сцена 148-OH | | 0.019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | |
Сцена 1412 | | 0.028 | 22.225 | 28.575 | 19.05 | 16910 | 27145 | 11000 | |
Сцена 1416 | | 0.034 | 22.225 | 28.575 | 25.4 | 22100 | 38000 | 12600 | |
25.4 | Сцена 168 | | 0.019 | 25.4 | 31.75 | 12.7 | 12682 | 19135 | 10000 |
Сцена 1612 | | 0.027 | 25.4 | 31.75 | 19.05 | 18022 | 30260 | 10000 | |
Сцена 1614pp | | | 25.4 | 31.75 | 22.22 | | | | |
Сцена 1616 | | 0.038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | |
Сцена 1616pp | | 0.038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | |
Сцена 1620 | | 0.048 | 25.4 | 31.75 | 31.75 | | | | |
28.575 | Сцена 188 | | 0.021 | 28.575 | 34.925 | 12.7 | 12905 | 20247 | 9000 |
Сцена 1816 | BCEL816 | 0.04 | 28.575 | 34.925 | 25.4 | 25810 | 49395 | 9000 | |
Сцена 1820 | | 0.053 | 28.575 | 34.925 | 31.75 | | | | |
31.242 | Сцена 2020a | | | 31.242 | 38.1 | 31.75 | | | |
31.75 | Сцена 2010 | | 0.03 | 31.75 | 38.1 | 15.88 | 21137 | 39605 | 8000 |
Сцена 2012 | | 0.037 | 31.75 | 38.1 | 19.05 | 16500 | 29000 | 8000 | |
Сцена 2016 | BCE2016 | 0.045 | 31.75 | 38.1 | 25.4 | 27145 | 54735 | 8800 | |
Сцена 2020 | | 0.056 | 31.75 | 38.1 | 31.75 | | | | |
34.925 | Сцена 228 | | 0.025 | 34.925 | 41.275 | 12.7 | 13600 | 23700 | 8000 |
Сцена 2212 | | 0.039 | 34.925 | 41.275 | 19.05 | 21360 | 42720 | 7500 | |
Сцена 2216 | | 0.058 | 34.925 | 41.275 | 25.4 | 27590 | 59185 | 7500 | |
Сцена 2220 | | 0.081 | 34.925 | 41.275 | 31.75 | 34000 | 77000 | 8000 | |
38.1 | Сцена 2416 | | 0.083 | 38.1 | 47.625 | 25.4 | 38715 | 66305 | 6500 |
Сцена 2420 | | 0.105 | 38.1 | 47.625 | 31.75 | | | | |
41.275 | Сцена 2620 | | 0.11 | 41.275 | 50.8 | 31.75 | 51000 | 97000 | 6800 |
44.45 | Сцена 2812 | | 0.082 | 44.45 | 53.975 | 19.05 | 31500 | 55000 | 6300 |
Сцена 2816 | BCE2816 | 0.115 | 44.45 | 53.975 | 25.4 | 41385 | 75650 | 6000 | |
Сцена 2824 | | 0.163 | 44.45 | 53.975 | 38.1 | | | | |
50.8 | Сцена 3216 | | 0.102 | 50.8 | 60.33 | 25.4 | | | |
Сцена 32 160 О | | | 50.8 | 60.38 | 25.4 | | | | |
Сцена 3220 | | 0.14 | 50.8 | 60.325 | 31.75 | 55180 | 115700 | 5000 |
