Концы стержня шарового шарнира

Описание продукта

Сферические подшипники MBY® - это простые подшипники, внутренние и внешние кольца которых имеют сферированные скользящие поверхности.
Сферические подшипники MBY® предназначены для передачи радиальных, осевых и комбинированных нагрузок,
включая ударные нагрузки в суставы машинных деталей и механизмов, где необходимо обеспечить с пространственным комплексом или вибрированием,
качалка, вращающиеся и простые движения на низких скоростях. Радиальное,
Угловые контакты и упорные сферические подшипники производятся в зависимости от природы передаваемых нагрузок.


Все сферические подшипники MBY® можно разделить на две группы в соответствии с методом смазки рабочих поверхностей.
Существуют подшипники, требующие смазки и самосмазывания подшипников, скользящие поверхности которых изготовлены из специальных материалов.
Последние используются в единицах с более высокими требованиями к долговечности,
или когда возникают трудности в обслуживании поддержки, когда неразумно использовать смазку, требующую подшипников.
Подшипники с защитными контактными уплотнениями изготавливаются для защиты скользящих поверхностей от воздействия на окружающую среду и для поддержания смазки.

При выборе типа сферического простого подшипника необходимо учитывать множество факторов, включающих ряд противоречий, которые должны быть разрешены или оптимально сбалансированы.
-Больский корпус с правой или левой нитью.
-Больский совместный жилье из цинкового сплава.
-Сота с резиновым пылевым уплотнением.

Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

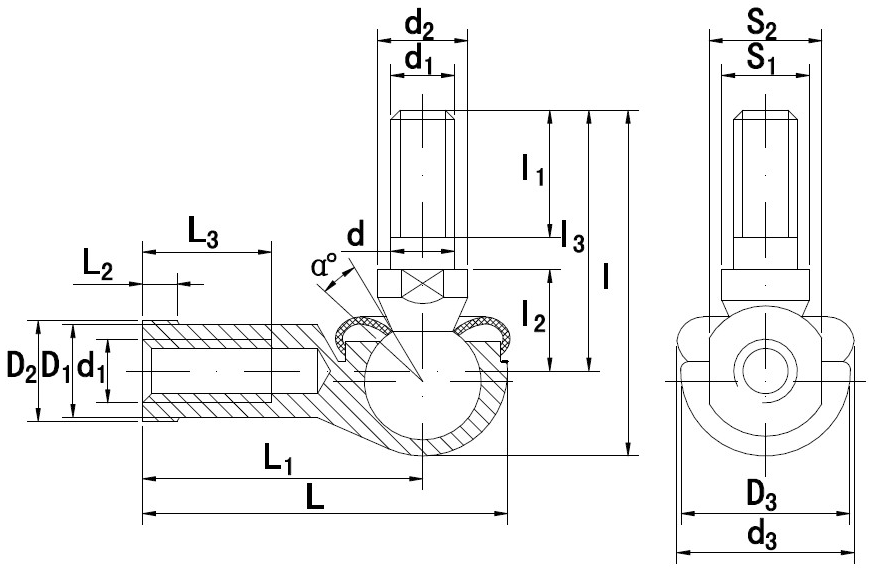

Часть Нет.	Dimensions мм																		нагрузка рейтинги/кН	Вес (кг
	d	D1	D2	D3	l	L1	L2	L3	S1	L	L1	L2	L3	D1	D2	D3	С2	a
						мин							мин					≈
SQ5RS	5	M5x0.8	9	19	29	8	10	21	7	35	27	4	14	9	11	16	9	25	2.2	0.026
SQ6RS	6	M6x1.0	10	20	35.5	11	11	26	8	40	30	5	14	10	13	19	11	25	3.5	0.039
SQ8RS	8	M8x1.25	12	24	42.5	12	14	31	10	48	36	5	17	12.5	16	23	14	25	6.6	0.068
SQ10RS	10	M10x1.5	14	30	56.5	21	17	43	11	57	43	6.5	21	15	19	27	17	25	10	0.112
SQ10RS-1	10	M10x1.25	14	30	50.5	15	17	37	11	57	43	6.5	21	15	19	27	17	25	10	0.112
SQ12RS	12	M12x1.75	17	32	64.5	24	19	49	15	66	50	6.5	25	17.5	22	31	19	25	16	0.164
SQ12RS-1	12	M12x1.25	17	32	57.5	17	19	42	15	66	50	6.5	25	17.5	22	31	19	25	16	0.164
SQ14RS	14	M14x2.0	19	38	79.5	28	21.5	62	17	75	57	8	26	20	25	35	22	25	19	0.254
SQ14RS-1	14	M14x1.5	19	38	73.5	22	21.5	56	17	75	57	8	26	20	25	35	22	25	19	0.254
SQ16RS	16	M16x2.0	22	44	85.5	29	23.5	66	19	84	64	8	32	22	27	39	22	20	26	0.336
SQ16RS-1	16	M16x1.5	22	44	79.5	23	23.5	60	19	84	64	8	32	22	27	39	22	20	26	0.336
SQ18RS	18	M18x1.5	23	45	90	25	26.5	68	20	93	71	10	34	25	31	44	27	20	33	0.464
SQ20RS	20	M20x1.5	27	50	90	25	27	68	24	99	77	10	35	27.5	34	44	30	20	45	0.538
SQ22RS	22	M22x1.5	27	52	95	26	28	70	24	109	84	12	41	30	37	50	32	16	48	0.713
