Кулачковые толкатели - серия PWKR

Описание продукта

Последователи MBY CAM по существу являются иглой или цилиндрическими роликами или шариковыми подшипниками, которые имеют толстостенную внешнюю расу. Внутренняя поверхность наружного кольца (бегуна), которая служит для предотвращения края напряжения, если кулачок работает в названии или наклонном положении. Последователи CAM-это готовые подразделения, которые заполнены жиром. Они подходят для всех типов кулачковых приводов, треков, конвейерной системы и т. Д. Второй внутренней расы, последователи CAM имеют сплошной шпильку, который нарезает, поэтому они могут быть быстро и легко прикреплены к соответствующим компонентам машины с помощью гексагонального орех. Аксиальное руководство для внешней расы обеспечивается интегральным фланцем на голове и боковой стиральной машиной, прижатой к шпильке, или с помощью роликового комплемента.

Последователи MBY CAM доступны в разных конструкциях, которые имеют одинаковые размеры и различаются только по внутренним конструкциям. Как правило, последователи CAM имеют концентрические сидения на шпильке, но некоторые также доступны с эксцентричным воротником, который сокращается на шпильке. Последователи CAM с эксцентричным воротником позволяют получить оптимальное взаимодействие с CAM, а также позволяют использовать менее строгую производительность для использования для связанных компонентов.

Преимущества последователей MBY CAM:
Оптимизированная структура и надежное качество;
Оптимизировать контактную поверхность логарифмично, чтобы уменьшить контактное напряжение;
Полные диапазоны точных стандартов для различных условий труда;
Сохранение затрат на установку и обслуживания с помощью готовых подходящих единиц;
Продолжите рабочую жизнь, заполнив смазку для LIF



Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

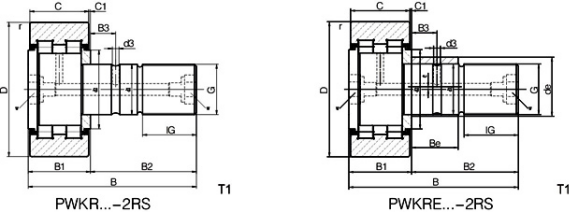

Несущий код				D1	D	B	B1max	Би 2	B3	C	C1	D2	D3	G	IG	W	де	Быть	e	Базовый нагрузка рейтинг		Ограничение скорость оборотный
без	масса	с	масса	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	Крв	Корв
эксцентричный		эксцентричный																		N	N
воротник	g	воротник	g
PWKR35-2RS	164	PWKRE35-2RS	177	16	35	52	19.6	32.5	7.8	18	0.8	20	3	M16x1.5	17	8	20	12	1	11900	14600	6000
PWKR40-2RS	242	PWKRE40-2RS	258	18	40	58	21.6	36.5	8	20	0.8	22	3	M18x1.5	19	8	22	14	1	13600	17200	5000
PWKR47-2RS	380	PWKRE47-2RS	400	20	47	66	25.6	40.5	9	24	0.8	27	4	M20x1.5	21	10	24	18	1	23800	30500	3800
PWKR52-2RS	450	PWKRE52-2RS	470	20	52	66	25.6	40.5	9	24	0.8	31	4	M20x1.5	21	10	24	18	1	24600	33000	3800
PWKR62-2RS	795	PWKRE62-2RS	824	24	62	80	30.6	49.5	11	28	1.3	38	4	M24x1.5	25	14	28	22	1	34000	45500	2200
PWKR72-2RS	1020	PWKRE72-2RS	1050	24	72	80	30.6	49.5	11	28	1.3	44	4	M24x1.5	25	14	28	22	1	38000	54000	2200
PWKR80-2RS	1600	PWKRE80-2RS	1670	30	80	100	37	63	15	35	1	47	4	M30x1.5	32	14	35	29	1.5	55000	79000	1800
PWKR90-2RS	1960	PWKRE90-2RS	2020	30	90	100	37	63	15	35	1	47	4	M30x1.5	32	14	35	29	1.5	62000	90000	1800
