Модель: Однояжные конусные роликовые подшипники (размер метрики)
Марка продукта: MBY
Количество:

Однорядные конические роликоподшипники (метрические размеры)

Описание продукта
Конические роликовые подшипники MBY® производятся MBY® во многих проектах и ​​размерах, чтобы соответствовать их многочисленным применениям. Они могут быть сгруппированы следующим образом
-     Конические подшипники конического ролика с одним рядом (размер метрики)
-     Конические подшипники на одно рядовые конические подшипники (размер дюйма)
-     конические роликовые подшипники с двумя рядами
Особенности дизайна
Конические роликовые подшипники предназначены для принятия комбинации радиальной и осевой нагрузки.
Конические роликовые подшипники доступны как по размеру дюйма, так и по размеру метрики.
Конические роликовые подшипники имеют разделяемое внешнее кольцо и внутреннее кольцевое узел, взаимозаменяемые, простые в помещении и техническое обслуживание.
Конические подшипники Mby® Precision конусные ролики предназначены для достижения уровня шума V1, что делает более спокойный запуск автомобильного двигателя и коробки передач.

Конические роликовые подшипники MBY® имеют конусные и внешние гоночные дорожки между какими коническими роликами. Проекционные линии всех конических поверхностей встречаются в общей точке на оси подшипника. Их дизайн делает конические роликовые подшипники особенно подходящими для размещения комбинированных (радиальных и осевых) нагрузок. Осевая нагрузка, несущая способность подшипников, в значительной степени определяется углом контакта; Больший угол контакта Более высокая осевая нагрузка.
Конические роликовые подшипники, как правило, отделимы, то есть конус, состоящий из внутреннего кольца с роликовым и клеткой, может быть установлен отдельно от чашки (внешнее кольцо).
Копковые подшипники MBY® имеют профиль логарифмического контакта, который обеспечивает оптимальное распределение напряжений по контактам роликов/гоночной трассы. Специальный дизайн скользящих поверхностей направляющего фланца и больших роликов заканчивается значительно способствует образованию пленки смазки в контактах с валиком/фланцем. Полученные преимущества включают повышенную операционную надежность и снижение чувствительности к смещению.
Конические роликовые подшипники MBY® имеют конусные и внешние кольцевые рака, между которыми расположены конические ролики. Оба из которых имеют однократные и двойные строки. С более высокой точностью, чем стандарт p5, они имеют высокий размер и соответствующим образом выполняют точность. Конические роликовые подшипники с высокой скоростью и длительным сроком службы всегда используются в автомобильной коробке передач, главном валу машинного инструмента, строительных механизмах, оборудовании для прокатки мельницы.
Клетки
Конические подшипники MBY® конусные ролики оснащены одной из следующих клеток.
- Стальная клетка с нажатой окно, центр ролика.
- Инъекция формованной клетки окна с армированным полиамидом стеклянного волокна 6, 6, Roler Cended.
- клетка типа стальной штифт

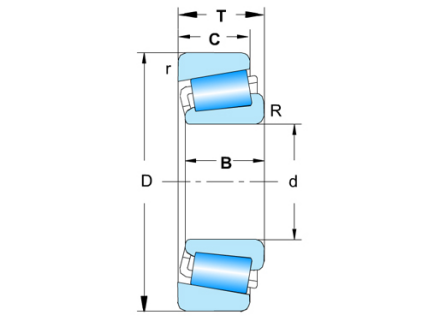

图片 9single
Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!
Несущий Измерение (мм) Параметры Нагрузка Рейтинг (кН) Скорость (r/min) Вес (кг)
Код d D T B C RSMIN RSMIN e Y Y0 Динамика Статический Жира Масло
90381/90744 96.838 188.921 50.8 46.038 31.75 3.5 3.3 0.87 0.7 0.38 220 350 1900 2800 5.5
JM822049/JM822010 110 165 35 35 26.5 3 2.5 0.49 1.2 0.67 195 325 1900 2800 2.5
71450/71750 114.3 190.5 47.625 49.212 34.925 2.9 2.8 0.42 1.4 0.79 300 465 1700 2400 5.1
HH224346/HH2243010 114.3 212.75 66.675 66.675 53.975 7 3.3 0.33 1.8 1.01 500 775 1700 2400 10.1
71453/71750 115.087 190.5 47.625 49.212 34.925 2.9 2.8 0.42 1.4 0.79 300 465 1700 2400 5.1
HH228344/HH228310 123.825 254 77.788 82.55 61.912 9.7 6.4 0.32 1.9 1.03 795 1150 1700 2400 18.8
HH228349/HH228310 127 254 77.788 82.55 61.912 9.7 6.4 0.32 1.9 1.03 750 1150 1700 2400 18.2
EE420751/421437 190.5 365.049 92.075 88.897 63.5 6.4 3.3 0.4 1.5 0.82 1090 1595 800 14100 38.5
JHM840449/JHM840410 200 300 65 62 51 3 1.5 0.53 1.1 0.62 600 1105 850 1200 15.2
HH249949/HH249910 247.65 406.4 115.888 117.475 93.622 6.4 6.4 0.33 1.8 1 1580 3010 670 900 60.5
53830/p6 381 479.425 49.213 47.625 34.925 6.4 3.3 0.38 1.6 0.88 580 1350 600 750 19
EE108065/108142 165.100 361.950 106.362 104.775 76.200 13.5 3.3 0.33 1.79 0.99 1240 1690

47.20
EE243196/243250 498.475 634.873 80.962 80.962 63.5 6.4 3.3 0.34 1.7 0.96 1375 1980 360 480 62.3
LL778149/LL778110 584.2 685.8 49.212 49.212 34.925 3.5 3.3 0.44 1.4 0.76 655 1800 340 450 28.5
L183448/L183410 759.925 889 88.9 88.9 72 3.3 3.3 0.32 1.9 1.04 1830 5510 260 360 89.8
L183449/L183410 762 889 88.9 88.9 72 3.3 3.3 0.32 1.9 1.04 1830 5510 260 360 88.1
EE763330/763410 838.2 1041.4 93.622 88.9 66.675 6.4 6.4 0.43 1.4 0.76 2280 6280 200 260 168
