Модель: 4 -й пункт контактного контакта с шариком подшипник - Q
Марка продукта: MBY
Количество:

Однорядный шарикоподшипник с 4-точечным контактом - серия Q

Описание продукта
Подшипники Mby Sweeling Ring могут поддерживать радиальные, осевые и наклонные нагрузки, действующие либо по отдельности, так и в комбинации и в любом направлении. Поэтому можно заменить комбинированное расположение радиальных и осевых подшипников одним подшипником, что будет измеренно уменьшить общее Стоимость и упрощение дизайна. Кольца -запечатывание запечатаны с обеих сторон, смазываются высококачественными смазками, могут быть реверсированы с помощью смазочных сосков и особенно просты в установке.

Подшипники Mby Sweeling Ring доступны во многих конструкциях с внутренними, внешними или без снаряжения. Низкая поперечная сечение, тяжелая грузоподъемность и интегрированная передача делают эти подшипники идеальными компонентами конструкции. Подшипники кольца, широко используются в строительном оборудовании, горнодобывающем оборудовании и многих других промышленных продуктах.

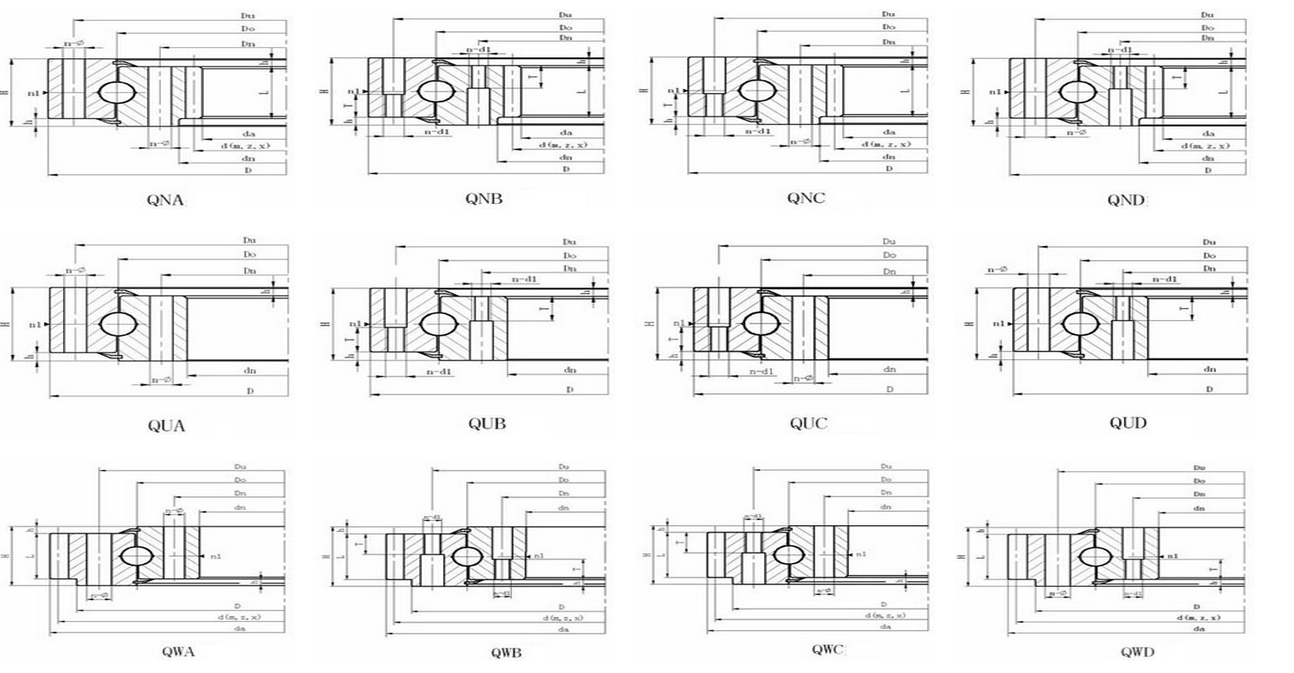

101



Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!
Несущий Код Конфигурация Размер (мм) Промахивание Размер (мм) Картина размер Механизм Данные (мм) внешний зубы внутренний зубы масса
Параметр Параметр внешний внутренний
внешний зубы внутренний зубы H Дюйт Дн n заседание Нить заседание не h L m X = -0,5
зубы зубы
A Б.С.Д. кг кг
Qu.qw.qn Серии D дн D дн тип тип дат Z дат Z
φ D1 T
1000.25 1104 892 1108 894 78 1064 936 24 22 М20 36 2 10 58 8 1152 143 848 107 182 178
1000.25a 1104 892 1108 894 78 1064 936 24 22 М20 36 2 10 58 10 1160 115 840 85 185 179
1000.32 1120 876 1124 880 90 1074 926 24 24 M22 40 2 10 70 8 1160 144 832 105 227 230
1000.32a 1120 876 1124 880 90 1074 926 24 24 M22 40 2 10 70 10 1170 116 830 84 232 227
1120.32 1240 996 1244 1000 90 1194 1046 28 24 M22 40 4 10 70 10 1300 129 940 95 272 263
1120.32a 1240 996 1244 1000 90 1194 1046 28 24 M22 40 4 10 70 12 1308 108 936 79 275 262
1250.32 1370 1126 1374 1130 90 1324 1176 32 24 M22 40 4 10 70 10 1430 142 1070 108 302 294
1250.32a 1370 1126 1374 1130 90 1324 1176 32 24 M22 40 4 10 70 12 1440 119 1068 90 309 290
1250.4 1390 1108 1394 1110 102 1336 1164 32 26 M24 45 4 12 80 10 1450 144 1050 106 396 388
1250.40a 1390 1108 1394 1110 102 1336 1164 32 26 M24 45 4 12 80 12 1452 120 1044 88 392 388
1400.32 1520 1276 1524 1280 90 1474 1326 36 24 M22 40 4 10 70 12 1584 131 1212 102 337 333
1400.32a 1520 1276 1524 1280 90 1474 1326 36 24 M22 40 4 10 70 14 1596 113 1204 87 347 336
1400.4 1540 1258 1544 1260 102 1486 1314 36 26 M24 45 4 12 80 12 1608 133 1188 100 448 444
1400.40a 1540 1258 1544 1260 102 1486 1314 36 26 M24 45 4 12 80 14 1610 114 1190 86 443 434
1600.4 1740 1458 1744 1460 102 1686 1514 40 26 M24 45 4 12 80 12 1812 150 1392 117 528 509
1600.40a 1740 1458 1744 1460 102 1686 1514 40 26 M24 45 4 12 80 14 1820 129 1386 100 534 511
1600.5 1762 1434 1766 1438 124 1704 1496 40 30 M27 50 4 12 100 12 1824 151 1368 115 714 714
1600.50a 1762 1434 1766 1438 124 1704 1496 40 30 M27 50 4 12 100 14 1834 130 1358 98 727 723
1800.4 1940 1658 1944 1660 102 1886 1714 44 26 M24 45 4 12 80 14 2016 143 1582 114 583 576
1800.40a 1940 1658 1944 1660 102 1886 1714 44 26 M24 45 4 12 80 16 2032 126 1568 99 607 591
1800.5 1964 1634 1966 1638 124 1904 1696 44 30 M27 50 4 12 100 14 2044 145 1568 113 845 794
1800.50a 1964 1634 1966 1638 124 1904 1696 44 30 M27 50 4 12 100 16 2048 127 1552 98 843 818
2000.5 2162 1834 2166 1842 124 2104 1896 48 30 M27 50 6 12 100 16 2240 139 1760 111 912 891
2000.50a 2162 1834 2166 1842 124 2104 1896 48 30 M27 50 6 12 100 18 2250 124 1746 98 927 913
2240.5 2402 2074 2406 2078 124 2344 2136 54 30 M27 50 6 12 100 16 2480 154 1984 125 1020 1044
2240.50a 2402 2074 2406 2078 124 2344 2136 54 30 M27 50 6 12 100 18 2502 138 1980 111 1078 1041
2500.5 2662 2334 2666 2342 124 2604 2396 60 30 M27 50 6 12 100 18 2754 152 2250 126 1171 1132
2500.50a 2662 2334 2666 2342 124 2604 2396 60 30 M27 50 6 12 100 18 2760 137 2240 113 1175 1148
2500.6 2696 2304 2696 2308 150 2626 2374 60 33 M30 56 6 14 122 18 2790 154 2214 124 1677 1621
2500.60a 2696 2304 2696 2308 150 2626 2374 60 33 M30 56 6 14 122 20 2800 139 2200 111 1701 1654
315.2 406 222 408 224 60 370 260 10 17 M16 24 2 10 40 3 423 140 207 70 35 34
315.20A 406 222 408 224 60 370 260 10 17 M16 24 2 10 40 4 428 106 200 51 36 35
355.2 446 262 448 264 60 410 300 10 17 M16 24 2 10 40 3 462 153 246 84 40 39
355.20A 446 262 448 264 60 410 300 10 17 M16 24 2 10 40 4 468 116 240 61 41 40
400.2 490 307 493 310 60 455 345 12 17 M16 24 2 10 40 4 512 127 288 73 45 44
400.20a 490 307 493 310 60 455 345 12 17 M16 24 2 10 40 5 520 103 280 57 47 46
450.2 540 357 543 360 60 505 395 12 17 M16 24 2 10 40 4 564 140 336 85 51 50
450.20a 540 357 543 360 60 505 395 12 17 M16 24 2 10 40 5 570 113 330 67 43 52
500.2 590 407 593 410 60 555 445 14 17 M16 24 2 10 40 5 615 122 385 78 56 55
500.20a 590 407 593 410 60 555 445 14 17 M16 24 2 10 40 6 624 103 378 64 58 57
560.2 654 464 656 468 70 618 502 14 17 M16 30 2 10 50 4 680 169 440 111 78 76
560.20a 654 464 656 468 70 618 502 14 17 M16 30 2 10 50 5 685 136 435 88 79 77
630.2 724 534 726 538 70 688 572 16 17 M16 30 2 10 50 4 748 186 512 129 86 84
630.20A 724 534 726 538 70 688 572 16 17 M16 30 2 10 50 5 755 150 505 102 88 86
710.2 804 614 806 618 70 768 652 18 17 M16 30 2 10 50 5 835 166 585 118 99 97
710.20A 804 614 806 618 70 768 652 18 17 M16 30 2 10 50 6 840 139 582 98 101 97
800.2 894 704 896 708 70 858 742 20 17 M16 30 2 10 50 6 930 154 672 113 114 110
800.20a 894 704 896 708 70 858 742 20 17 M16 30 2 10 50 8 936 116 664 84 114 111
800.25 904 692 908 694 78 864 736 18 22 М20 36 2 10 58 6 942 156 654 110 143 142
800.25a 904 692 908 694 78 864 736 18 22 М20 36 2 10 58 8 952 118 648 82 147 142
900.25 1004 792 1008 794 78 964 836 20 22 М20 36 2 10 58 8 1048 130 744 94 162 163
900.25a 1004 792 1008 794 78 964 836 20 22 М20 36 2 10 58 10 1060 105 740 75 168 162
