Опорные катки с бугелем - серия NATRNATV

Описание продукта

Шкивы доступны с плоской поверхностью бегуна или коронованной, которая может быть разработана в соответствии с применением клиента. Они могут катиться прямо на лотке под тяжелой нагрузкой и ударной нагрузкой. Они смазаны на всю жизнь. При нормальных условиях эксплуатации они не содержат технического обслуживания, в то время как их следует повторно смазать в тяжелых рабочих условиях, чтобы продлить рабочее время срока службы. CAM Drive, Slideways, передачи оборудования и т. Д. Подшипники доступны с внутренним кольцом или без него, а также в открытых и запечатанных версиях.

Ополосные ролики MBY-это в основном иглы или цилиндрические роликовые подшипники с толстостенной внешней гонкой. Ролики доступны либо с плоской поверхностью бегуна, либо коронованной поверхностью бегуна, которая может быть разработана в соответствии с применением клиента. С этой внешней гонкой, поддержки могут катиться прямо на гоночной трассе и иметь высокую оценку нагрузки. Коронерованная поверхность бегуна всегда должна использоваться там, где угловые смещения по отношению к ожидаемому пути и краевые напряжения сохраняются до минимума. Они готовы к посадке, заполнены смазкой и подходят для всех типов кулачковых дисков, треков, конвейерных систем и т. Д. Опорные ролики могут быть разделены на те с осевым наведением или без осевого руководства. И от герметичной структуры их можно разделить на открытый тип и герметичный тип.

Приложения MBY Support Rollers:
Автомобильное оборудование;
Оборудование для обработки материалов;
Оборудование для добычи и металлов;
Линейное оборудование направляемого движения;

Преимущества поддержки MBY:
Оптимизированная структура и надежное качество;
Изменение контактной поверхности логарифмично для уменьшения контактного напряжения;
Используется в широком диапазоне с различными стандартами точности;
Сокращение затрат на подгонки и поддержание с помощью готовых подразделений;
Специальная система подачи нефти и легко работа;
С толстостенной внешней и может особенно взять высокую радиальную нагрузку;
При осевом наведении опорные ролики могут нести осевую ударную нагрузку даже на высокой скорости;



Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

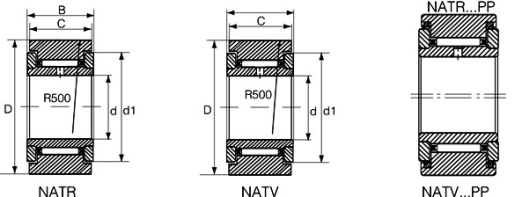

MBY Несущий Код а также Примерно Масса				Вал	Другой Dimensions					Базовый нагрузка рейтинг		Ограничение  Скорость
				Диаметр
Без Печать	Масса	Запечатанный	Масса		d	D	B	C	D1	Cr	Коррекция	Смазка
	g		g	мм						Динамика N	Статический  N	оборотный
NATR10	64	NATR10pp	64	30	10	30	15	14	23	6100	7800	11000
NATR12	71	NATR12pp	71	32	12	32	15	14	25	6600	9800	9000
NATR15	103	NATR15pp	103	35	15	35	19	18	27	10500	17500	7000
NATR17	144	NATR17pp	144	40	17	40	21	20	32	11800	19400	6000
NATR20	246	NATR20PP	246	47	20	47	25	24	37	17500	29800	4900
NATR25	275	NATR25PP	275	52	25	52	25	24	42	19500	36500	3600
NATR30	470	NATR30pp	470	62	30	62	29	28	51	31000	57500	2600
NATR35	635	NATR35pp	635	72	35	72	29	28	58	34500	67500	2000
NATR40	805	NATR40pp	805	80	40	80	32	30	66	47000	91500	1700
NATR45	910	NATR45PP	910	85	45	85	32	30	72	49100	98000	1500
NATR5	14	NATR5PP	14	16	5	16	12	11	12	3050	3000	22000
NATR50	960	NATR50pp	960	90	50	90	32	30	76	50500	10600	1300
NATR6	20	NATR6PP	20	19	6	19	12	11	14	3600	36500	20000
NATR8	41	NATR8pp	41	24	8	24	15	14	19	4500	5400	5000
NATV10	65	Natv10pp	65	30	10	30	15	14	23	10900	17000	4500
NATV12	72	Natv12pp	72	32	12	32	15	14	25	11800	19000	3900
NATV15	105	Natv15pp	105	35	15	35	19	18	27	16000	32500	3400
NATV17	152	Natv17pp	152	40	17	40	21	20	32	196900	37000	2900
NATV20	254	Natv20pp	254	47	20	47	25	24	37	25800	57000	2600
NATV25	285	Natv25pp	285	52	25	52	25	24	42	29000	69600	2100
NATV30	481	Natv30pp	481	62	30	62	29	28	51	45500	104000	1700
NATV35	647	Natv35pp	647	72	35	72	29	28	58	50800	109500	1400
NATV40	890	Natv40pp	890	80	40	80	32	30	66	64000	139000	1300
NATV5	15	Natv5pp	15	16	5	16	12	11	12	4500	6300	8500
NATV50	990	NATV50pp	990	90	50	90	32	30	76	69500	187000	1000
Natv6	21	Natv6pp	21	19	6	19	12	11	14	5700	8700	7000
Natv8	42	Natv8pp	42	24	8	24	15	14	19	8600	12000	5500
