Модель: SBPFL2, SAPLF2 Series
Марка продукта: MBY
Количество:

Серия SBPFL2, SAPLF2

Описание продукта
Подушечные блоки MBY®, наиболее часто используемые типы монтированных единиц, представляют собой корпусы, которые имеют подшипник.
Они предназначены для обеспечения поддержки вала, где монтажная поверхность параллельна оси вала.
Обычно изготовленный из чугуна или литой стали, корпус с подшипником с подушкой имеет положения, позволяющие прилегать к прилегающему количеству корпуса.
Подушечные блоки MBY® поставляются в различных конфигурациях и обычно устанавливаются в более чистых средах и, как правило, предназначены для меньших нагрузок общей отрасли.

Подушечные блоки MBY® широко используются в сельскохозяйственной машине, конвейерной системе, строительных машинах и т. Д.
Подшипники вставки представляют собой подшипники с глубоким шариком с широкими внутренними кольцами, он вставляет в корпус Работать как подшипники единицы.
 Корпус в основном отличается или прессованная сталь.

 Блок подшипника компактен в конструкции с идеальными уплотнительными устройствами.
Они могут выровнять с легкими во время работы и могут быть удобно смонтированы или спешифицированы.

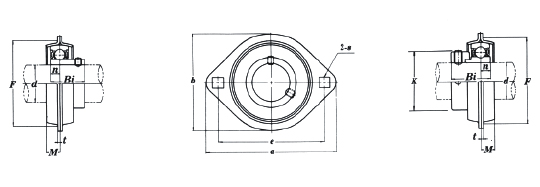

68


Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!
Ед. изм Нет. Размеры (мм) Болт Используется (мм) Несущий Нет. Корпус Нет. Масса (кг)
d H J A2 L N t S S1 B B1 d1 SBPFL Сапфл
205 25 95 76 10 71 9 2 7.5 7.5 27 30.5 38.1 5/16 SA205 PFL205 0.38 0.32
206 30 113 90.5 11 84 10.5 2.5 8 8 29 33.9 44.5 3/8 SA206 PFL206 0.38 0.41
207 35 122 100 12 94 10.5 2.5 8.5 8.5 32 37.5 55.6 3/8 SA207 PFL207 0.64 0.69
201 12 81 63.5 7 59 7.5 2 6 6.5 22 28.6 28.6 1/4 SB201 PFL203 0.2 0.22
202 15 81 63.5 7 59 7.5 2 6 6.5 22 28.6 28.6 1/4 SB202 PFL203 0.2 0.22
203 17 81 63.5 7 59 7.5 2 6 6.5 22 28.6 28.6 1/4 SB203 PFL203 0.2 0.21
204 20 90 71.5 8.5 67 9 2 7 7 25 29.5 33.3 5/16 SB204 PFL204 0.24 0.25
