Подушечные блоки MBY®, наиболее часто используемые типы монтированных единиц, представляют собой корпусы, которые имеют подшипник.
Они предназначены для обеспечения поддержки вала, где монтажная поверхность параллельна оси вала.
Обычно изготовленный из чугуна или литой стали, корпус с подшипником с подушкой имеет положения, позволяющие прилегать к прилегающему количеству корпуса.
Подушечные блоки MBY® поставляются в различных конфигурациях,
и обычно монтируются в более чистой среде и, как правило, предназначены для меньших нагрузок общей отрасли.
Подушечные блоки MBY® широко используются в сельскохозяйственной машине, конвейерной системе, строительных машинах и т. Д.
Подшипники вставки представляют собой подшипники с глубоким шариком с широкими внутренними кольцами, он вставляет в корпус Работать как подшипники единицы.
Корпус в основном отличается или прессованная сталь.
Блок подшипника компактен в конструкции с идеальными уплотнительными устройствами.
Они могут выровнять с легкими во время работы и могут быть удобно смонтированы или спешифицированы.
Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

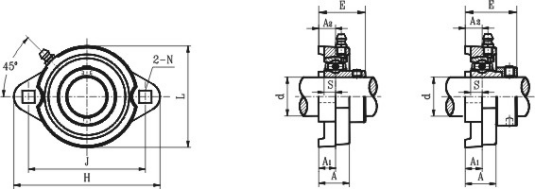

| Ед. изм Нет. | Размеры (мм) | Болт Used | Несущий Нет. | Корпус Нет. | Масса (кг) |
| d | H | J | L | A 2 | A | h | N | S | S 1 | E | E 1 | d 1 | (мм) | (в) | Sapftd | SBPFTD |
| SAPFTD204 | 20 | 91 | 71.5 | 63 | 10.2 | 20 | 2.5 | 8.6 | 7 | 7 | 29 | 33.5 | 33.3 | M8 | 5/16 | SA204 | PFTD204 | 0.29 | 0.27 |
| SAPFTD205 | 25 | 96 | 76.2 | 69 | 8.7 | 19 | 2.5 | 8.6 | 7.5 | 7.5 | 30.5 | 34 | 38.1 | M8 | 5/16 | SA205 | PFTD205 | 0.4 | 0.38 |
| SBPFTD206 | 30 | 113 | 90.5 | 79 | 11.5 | 22 | 3 | 10.5 | 8 | 8 | 34 | 37.9 | 44.5 | M10 | 3/8 | SB206 | PFTD206 | 0.6 | 0.54 |
