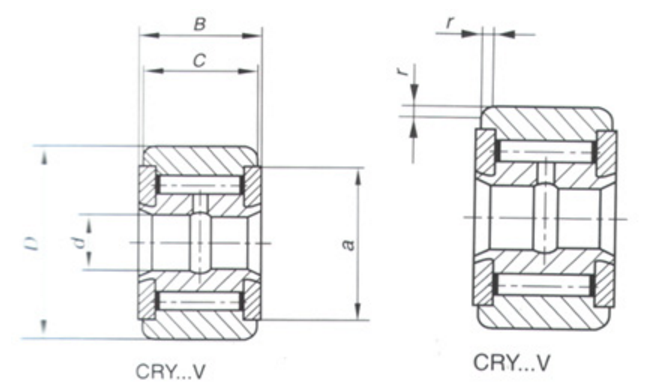

Несущий Шарфт мм | Несущий Нет. | Dimensions мм | |||||
Базовый Нет. | Печать Тип | d | D | B | C | ||
| |||||||
6.35 | ПЛАКАТЬ 12 V | ПЛАКАТЬ 12 Вуу | 6.35 | 19.05 | 0.5625 | 14.288 | 12.7 |
ПЛАКАТЬ 14 V | ПЛАКАТЬ 14 Вуу | 6.35 | 22.225 | 0.5625 | 14.288 | 12.7 | |
7.938 | ПЛАКАТЬ 16 V | ПЛАКАТЬ 16 Вуу | 7.938 | 25.4 | 0.6875 | 17.463 | 15.875 |
ПЛАКАТЬ 18 V | ПЛАКАТЬ 18 Вуу | 7.938 | 28.575 | 0.6875 | 17.463 | 15.875 | |
9.525 | ПЛАКАТЬ 20 V | ПЛАКАТЬ 20 Вуу | 9.525 | 31.75 | 0.8125 | 20.638 | 19.05 |
ПЛАКАТЬ 22 V | ПЛАКАТЬ 22 Вуу | 9.525 | 34.925 | 0.8125 | 20.638 | 19.05 | |
11.112 | ПЛАКАТЬ 24 V | ПЛАКАТЬ 24 Вуу | 11.112 | 38.1 | 0.9375 | 23.813 | 22.225 |
ПЛАКАТЬ 26 V | ПЛАКАТЬ 26 Вуу | 11.112 | 41.275 | 0.9375 | 23.813 | 22.225 | |
12.7 | ПЛАКАТЬ 28 V | ПЛАКАТЬ 28 Вуу | 12.7 | 44.45 | 1.0625 | 26.988 | 25.4 |
ПЛАКАТЬ 30 V | ПЛАКАТЬ 30 Вуу | 12.7 | 47.625 | 1.0625 | 26.988 | 25.4 | |
15.875 | ПЛАКАТЬ 32 V | ПЛАКАТЬ 32 Вуу | 15.875 | 50.8 | 1.3125 | 33.338 | 31.75 |
ПЛАКАТЬ 36 V | ПЛАКАТЬ 36 Вуу | 15.875 | 57.15 | 1.3125 | 33.338 | 31.75 | |
19.05 | ПЛАКАТЬ 40 V | ПЛАКАТЬ 40 Вуу | 19.05 | 63.5 | 1.5625 | 39.688 | 38.1 |
ПЛАКАТЬ 44 V | ПЛАКАТЬ 44 Вуу | 19.05 | 69.85 | 1.5625 | 39.688 | 38.1 |
Стандартный монтаж Габаритные размеры | Базовый Нагрузка Рейтинг | Ограничение Скорость оборотный | |||||||
r Смин | Вмешательство поместиться | Переход поместиться | прозрачный поместиться | C | C0 | ||||
Максимум. | Мин | Максимум. | Мин | Максимум. | Мин | кгф | кгф | ||
0.794 | 6.342 | 6.332 | 6.358 | 6.348 | 6.363 | 6.353 | 890 | 1250 | 8500 |
0.794 | 6.342 | 6.332 | 6.358 | 6.348 | 6.363 | 6.353 | 890 | 1250 | 8500 |
1.191 | 7.93 | 7.92 | 7.945 | 7.935 | 7.95 | 7.94 | 1330 | 2310 | 6300 |
1.588 | 7.93 | 7.92 | 7.945 | 7.935 | 7.95 | 7.94 | 1330 | 2310 | 6300 |
1.588 | 9.517 | 9.507 | 9.533 | 9.523 | 9.538 | 9.528 | 2400 | 3230 | 5500 |
1.588 | 9.517 | 9.507 | 9.533 | 9.523 | 9.538 | 9.528 | 2400 | 3230 | 5500 |
1.588 | 11.105 | 11.095 | 11.12 | 11.11 | 11.125 | 11.115 | 2870 | 4090 | 4700 |
1.588 | 11.105 | 11.095 | 11.12 | 11.11 | 11.125 | 11.115 | 2870 | 4090 | 4700 |
1.588 | 12.692 | 12.682 | 12.708 | 12.698 | 12.718 | 12.708 | 3590 | 5670 | 4000 |
1.588 | 12.692 | 12.682 | 12.708 | 12.698 | 12.718 | 12.708 | 3590 | 5670 | 4000 |
1.588 | 15.867 | 15.587 | 15.883 | 15.873 | 15.893 | 15.883 | 4660 | 8220 | 3600 |
1.588 | 15.867 | 15.587 | 15.883 | 15.873 | 15.893 | 15.883 | 4660 | 8220 | 3600 |
2.381 | 19.042 | 19.032 | 19.058 | 19.048 | 19.068 | 19.058 | 6260 | 11900 | 3000 |
2.381 | 19.042 | 19.032 | 19.058 | 19.048 | 19.068 | 19.058 | 6260 | 11900 | 3000 |
