SMA - Опорный корпус вала

Описание продукта

Линейные подшипники MBY, изготовленные с низкой стоимостью, используются в безграничном путешествии или используются для работы в столбце. При загрузке шариковых контактов вал в определенной точке способность загрузки приложения подшипника довольно мала. Благодаря вращению Болла с довольно маленькой сопротивлением трению может быть получено перемещение высокого уровня. Линейные подшипники широко используются в точном оборудовании, таком как электронное оборудование, измерительная машина, материализация трехмерного измерительного оборудования и т. Д.; и скользить частью промышленных машин, таких как мультипсовая машина, пуншальная машина, инструментальная шлифовальная машина, автоматическая паровая машина, принтер, аппарат для выбора карт, машина для упаковки с пищевой промышленностью и так далее.



Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

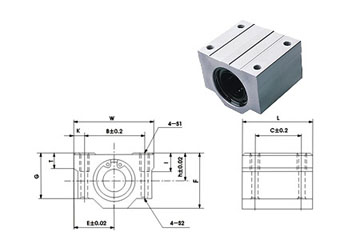

MBY Несущий Код	Вал Диаметр	Главный Размеры/мм							Монтаж Размер/мм						Вес (кг)
		h	E	W	L	F	G	T	B	C	K	S1	С2	l
SMA10	10	13	20	40	35	26	21	8	28	21	6	M5	4.3	12	0.092
SMA12	12	15	21	42	36	28	24	8	30.5	26	5.75	M5	4.3	12	0.102
SMA13	13	15	22	44	39	30	24.5	8	33	26	5.5	M5	4.3	12	0.12
SMA16	16	19	25	50	44	38.5	32.5	9	36	34	7	M5	4.3	12	0.2
SMA20	20	21	27	54	50	41	35	11	40	40	7	M6	5.2	12	0.255
SMA25	25	26	38	76	67	51.5	42	12	54	50	11	M8	7	18	0.6
SMA30	30	30	39	78	72	59.5	49	15	58	58	10	M8	7	18	0.735
SMA35	35	34	45	90	80	68	54	18	70	60	10	M8	7	18	1.1
SMA40	40	40	51	102	90	78	62	20	80	60	11	M10	8.7	25	1.59
SMA50	50	52	61	122	110	102	80	25	100	80	11	M10	8.7	25	3.34
SMA60	60	58	66	132	122	114	94	30	108	90	12	M12	10.7	25	4.72
Sma8	8	11	17	34	30	22	18	6	24	18	5	М4	3.4	8	0.052
