Модель: SWB -OP - корпус с поддержкой вала
Марка продукта: MBY
Количество:

SWB-OP — Опорный корпус вала

Описание продукта
Линейные подшипники MBY, изготовленные с низкой стоимостью, используются в безграничном путешествии или используются для работы в столбце. При загрузке шариковых контактов вал в определенной точке способность загрузки приложения подшипника довольно мала. Благодаря вращению Болла с довольно маленькой сопротивлением трению может быть получено перемещение высокого уровня. Линейные подшипники широко используются в точном оборудовании, таком как электронное оборудование, измерительная машина, материализация трехмерного измерительного оборудования и т. Д.; и скользить частью промышленных машин, таких как мультипсовая машина, пуншальная машина, инструментальная шлифовальная машина, автоматическая паровая машина, принтер, аппарат для выбора карт, машина для упаковки с пищевой промышленностью и так далее.

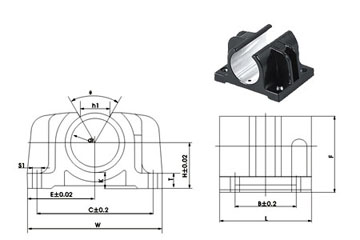

图 174

Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!
MBY Несущий Код Вал Диаметр Главный Размеры/мм Монтаж Измерение Вес (кг)
B C S1
H E W L F θ T H1 K
SWB12OP 19.05 23.8 34.92 69.85 47.6 39.7 60 7.87 15.87 7.925 31.75 60.325 4.75 0.135
SWB16OP 25.4 30.15 41.28 82.55 66.68 50.8 60 9.53 19.3 10.3 44.45 73.03 5.56 0.268
SWB20OP 31.75 38.1 50.8 101.6 85.73 63.5 60 11.88 24.2 12.705 50.8 88.9 5.56 0.536
SWB24OP 38.1 44.45 60.32 120.65 95.25 74.6 60 12.7 29.5 14.29 63.5 104.78 7.16 0.794
SWB32OP 50.8 53.97 76.2 152.4 120.65 92.07 60 15.8 37.3 15.88 82.55 133.35 1034 1.35
SWB8OP 12.7 17.45 25.4 50.8 38.1 28.7 60 6.53 10.64 6.342 25.4 42.88 3.94 0.06
