SWD - Опорный корпус вала

Описание продукта

Линейные подшипники MBY, изготовленные с низкой стоимостью, используются в безграничном путешествии или используются для работы в столбце. При загрузке шариковых контактов вал в определенной точке способность загрузки приложения подшипника довольно мала. Благодаря вращению Болла с довольно маленькой сопротивлением трению может быть получено перемещение высокого уровня. Линейные подшипники широко используются в точном оборудовании, таком как электронное оборудование, измерительная машина, материализация трехмерного измерительного оборудования и т. Д.; и скользить частью промышленных машин, таких как мультипсовая машина, пуншальная машина, инструментальная шлифовальная машина, автоматическая паровая машина, принтер, аппарат для выбора карт, машина для упаковки с пищевой промышленностью и так далее.



Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

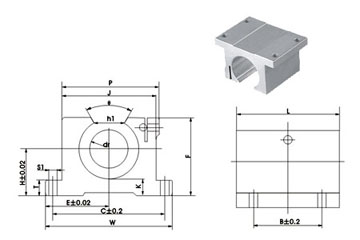

MBY Несущий Код	Вал Диаметр	Главный Dimensions								Монтаж Измерение
										K	J	P	B	C	S1
		H	E	W	L	F	θ	T	H1
SWD10	15.875	22.22	31.75	63.5	44.45	36.53	60	7.11	13.49	7.942	44.5	46.04	28.57	53.97	4.75
SWD12	19.05	23.8	34.92	69.85	47.6	39.7	60	7.87	15.87	7.925	48.41	49.98	31.75	60.325	4.75
SWD16	25.4	30.15	41.27	82.55	66.67	50.8	60	9.65	19.3	10.3	61.11	62.69	44.45	73.03	5.54
SWD20	31.75	38.1	50.8	101.6	85.67	63.5	60	11.1	24.2	12.705	76.2	78.58	50.8	88.9	5.54
SWD24	38.1	44.45	60.32	120.65	95.25	74.6	60	12.7	30.16	14.29	88.9	90.48	63.5	104.78	7.137
SWD8	12.7	17.45	26.5	53	38.1	28.7	60	6.53	10.64	6.342	35.75	36.5	25.4	42.88	3.96
