SWD-L — Опорный корпус вала

Описание продукта

Линейные подшипники MBY, изготовленные с низкой стоимостью, используются в безграничном путешествии или используются для работы в столбце. При загрузке шариковых контактов вал в определенной точке способность загрузки приложения подшипника довольно мала. Благодаря вращению Болла с довольно маленькой сопротивлением трению может быть получено перемещение высокого уровня. Линейные подшипники широко используются в точном оборудовании, таком как электронное оборудование, измерительная машина, материализация трехмерного измерительного оборудования и т. Д.; и скользить частью промышленных машин, таких как мультипсовая машина, пуншальная машина, инструментальная шлифовальная машина, автоматическая паровая машина, принтер, аппарат для выбора карт, машина для упаковки с пищевой промышленностью и так далее.



Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

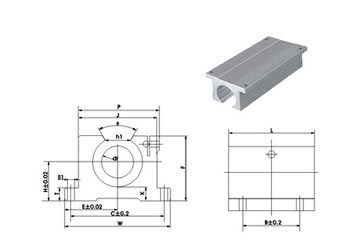

MBY Несущий Код	Вал Диаметр	Главный Dimensions								Монтаж Измерение						Вес (кг)
										K	J	P	B	C	S1
		H	E	W	L	F	θ	T	H1
SWD10L	15.875	22.22	31.75	63.5	101.6	36.53	60	7.11	13.49	7.942	44.5	46.04	28.57	53.97	4.75	0.288
SWD12L	19.05	23.8	34.92	69.85	114.3	39.7	60	7.87	15.87	7.925	48.41	49.98	31.75	60.325	4.75	0.379
SWD16L	25.4	30.15	41.27	82.55	152.4	50.8	60	9.65	19.3	10.3	61.11	62.69	44.45	73.03	5.54	0.811
SWD20L	31.75	38.1	50.8	101.6	190.5	63.5	60	11.1	24.2	12.705	76.2	78.58	50.8	88.9	5.54	1.508
SWD24L	38.1	44.45	60.32	120.65	228.6	74.6	60	12.7	30.16	14.29	88.9	90.48	63.5	104.78	7.137	2.222
SWD8L	12.7	17.45	26.5	53	88.9	28.7	60	6.53	10.64	6.342	35.75	36.5	25.4	42.88	3.96	0.165
