UCP2, серия NAP2

Описание продукта

Подушечные блоки MBY®, наиболее часто используемые типы монтированных единиц, - это корпуса, которые имеют подшипник. , корпус с подушкой, несущий корпус, позволяющий корпусу, прилегающему.

Подушечные блоки MBY® поставляются в различных конфигурациях и обычно монтируются в более чистых средах и, как правило, предназначены для меньших нагрузок общей отрасли. Блоки подушек MBY® широко используются в сельскохозяйственной машине, конвейерной системе, строительных машинах и т. Д.
Подшипники вставки представляют собой подшипники с глубоким шариком с широкими внутренними кольцами, он вставляет в корпус Работать как подшипники единицы.

Корпус в основном отличается или прессованная сталь. Блок подшипника компактен в конструкции с идеальными устройствами для герметизации. Они могут выровнять с легкими во время работы и могут быть удобно смонтированы или спешифицированы.





Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

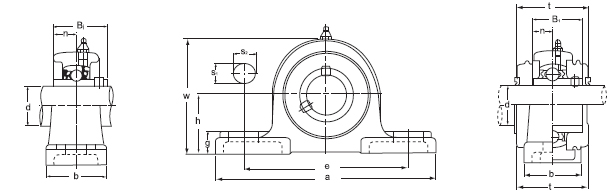

Ед. изм Нет.		Размеры (мм)												Болт	Корпус	Масса (кг)
		H	L	J	A	N	N1	H1	H0	S	S1	B	B1	Used	Нет.	UCP	Дремот
	мм
P203	15 17	30.2	125	96	32	12	16	13	57	11.5	13.9	27.4	37.3	M10	P203	0.6	0.68
P205	25	36.5	140	105	38	13	19	15	69.5	14.3	17.4	34	44.3	M10	P205	0.72	0.8
P206	30	42.9	165	121	48	17	19	16	82	15.9	18.2	38.1	48.3	M12	P206	1.15	1.35
P207	35	47.6	167	126	48	17	19	17	92	17.5	18.8	42.9	51.1	M12	P207	1.53	1.7
P208	40	49.2	184	136	54	17	21	18	98	19	21.4	49.2	56.3	M12	P208	1.88	2
P209	45	54	190	146	54	17	21	20	150.5	19	21.4	49.2	56.3	M12	P209	2.1	2.42
P210	50	57.2	206	159	60	20	23	21	112.5	19	24.6	51.6	62.7	M16	P210	2.5	2.75
P211	55	63.5	219	172	60	20	23	22	124.5	22.2	27.7	55.6	71.3	M16	P211	3.3	3.56
P212	60	69.9	241	186	70	20	23	24	137	25.4	30.9	65.1	77.7	M16	P212	5.5	5.2
P204	20	33.3	127	96	37	13	16	14	13.8	12.7	17	31	43.5	M10	P204	0.65	0.72
P213	65	76.2	265	203	70	25	29	26	149	25.4	34.1	65.1	85.7	М20	P213	5.6	6.3
P214	70	79.4	266	210	72	25	29	27	155	30.2	34.1	74.6	85.7	М20	P214	6.6	7
P215	75	82.6	275	217	74	25	29	28	161.6	33.3	37.3	77.8	92.1	М20	P215	7.3	7.8
P216	80	88.9	292	232	78	25	30	30	174	33.3	37.3	82.6	95.2	М20	P216	8.3	8.3
P217	85	95.2	310	247	83	25	30	32	186	34.1	0	85.7	0	М20	P217	10.8	0
P218	90	101.6	327	262	88	27	30	33	198	39.7	0	96	0	M22	P218	13	0
