Модель: Радиальные сферические простые подшипники тип обслуживания
Марка продукта: MBY
Количество:

Радиальные сферические подшипники скольжения Тип обслуживания

Описание продукта
Сферические подшипники MBY® - это простые подшипники, внутренние и внешние кольца которых имеют сферированные скользящие поверхности. Сферические подшипники MBY® предназначены для передачи радиальных, осевых и комбинированных нагрузок, включая ударные нагрузки в суставах деталей машин и механизмов, где необходимо обеспечить пространственный комплекс или вибрирующие, качающиеся, вращающиеся и простые движения на низких скоростях. Анкет Радиальный, угловой контакт и сферические подшипники излучаются в зависимости от природы передаваемых нагрузок.

Все сферические подшипники MBY® можно разделить на две группы в соответствии с методом смазки рабочих поверхностей.
Существуют подшипники, требующие смазки и самосмазывания подшипников, скользящие поверхности которых изготовлены из специальных материалов. Последние используются в единицах с более высокими требованиями к долговечности, или когда возникают трудности в обслуживании поддержки, когда неразумно использовать смазку, требующую подшипников.

Подшипники с защитными контактными уплотнениями изготавливаются для защиты скользящих поверхностей от воздействия на окружающую среду и для поддержания смазки.
При выборе типа сферического простого подшипника необходимо учитывать множество факторов, включающих ряд противоречий, которые необходимо решить или оптимально сбалансировать
-Уter кольцо с однократным разделением в осевом направлении.
-Прообразные канавки и отверстия во внешних и внутренних кольцах типа ES.
-Уter кольцо типа 2R с уплотнениями губ с обеих сторон.
-как наружные, так и внутренние кольца правильно обработаны фосфатом.



53532

Примечание:Проведите влево или вправо, чтобы просмотреть полный стол!

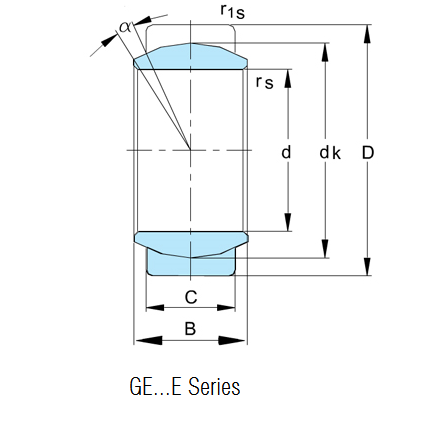

Часть Нет. Dimensions /мм Нагрузка рейтинги КН Масса кг
d D B C дк R1S R2S α дин статистика
мин мин C C0
GE5E 5 14 6 4 10 0.3 0.3 13 3.4 17 0.005
GE6E 6 14 6 4 10 0.3 0.3 13 3.4 17 0.004
GE8E 8 16 8 5 13 0.3 0.3 15 5.5 27.5 0.007
GE10E 10 19 9 6 16 0.3 0.3 12 8.15 40.5 0.011
GE12E 12 22 10 7 18 0.3 0.3 11 10.8 54 0.016
GE15ES         GE15ES2RS 15 26 12 9 22 0.3 0.3 8 17 85 0.025
GE16ES         GE16ES2RS 16 30 14 10 25 0.3 0.3 10 21.2 106 0.041
GE17ES         GE17ES2RS 17 30 14 10 25 0.3 0.3 10 21.2 106 0.041
GE20ES         GE20ES2RS 20 35 16 12 29 0.6 0.3 9 30 146 0.061
GE25ES         GE25ES2RS 25 42 20 16 35.5 0.6 0.6 7 48 240 0.11
GE30ES         GE30ES2RS 30 47 22 18 40.7 0.6 0.6 6 62 310 0.14
GE35ES         GE35ES2RS 35 55 25 20 47 0.6 1 6 80 400 0.22
GE40ES         GE40ES2RS 40 62 28 22 53 0.6 1 7 100 500 0.3
GE45ES         GE45ES2RS 45 68 32 25 60 0.6 1 7 127 640 0.41
GE50ES         GE50ES2RS 50 75 35 28 66 0.6 1 6 156 780 0.53
GE55ES         GE55ES2RS 55 85 40 32 74 0.6 1 7 200 1000 0.94
GE60ES         GE60ES2RS 60 90 44 36 80 1 1 6 245 1220 1
GE70ES         GE70ES2RS 70 105 49 40 92 1 1 6 315 1560 1.5
GE80ES         GE80ES2RS 80 120 55 45 105 1 1 6 400 2000 2.2
GE90ES         GE90ES2RS 90 130 60 50 115 1 1 5 490 2450 2.7
GE100ES     GE100ES2RS 100 150 70 55 130 1 1 7 610 3050 4.3
GE110ES     GE110ES2RS 110 160 70 55 140 1 1 6 655 3250 4.7
GE120es     GE120es2rs 120 180 85 70 160 1 1 6 950 4750 8
GE140ES     GE140ES2RS 140 210 90 70 180 1 1 7 1080 5400 11
GE160ES     GE160ES2RS 160 230 105 80 200 1 1 8 1360 6800 14
GE180ES     GE180ES2RS 180 260 105 80 225 1 1 6 1530 7650 18.5
GE200ES     GE200ES2RS 200 290 130 100 250 1.1 1.1 7 2120 10600 28
GE220es     GE220ES2RS 220 320 135 100 275 1.1 1.1 8 2320 11600 35.51
GE240ES     GE240ES2RS 240 340 140 100 300 1.1 1.1 8 2550 12700 39.91
GE260ES     GE260ES2RS 260 370 150 110 325 1.1 1.1 7 3030 15190 51.54
GE280ES     GE280ES2RS 280 400 155 120 350 1.1 1.1 6 3570 17850 65.06
GE300ES     GE300ES2RS 300 430 165 120 375 1.1 1.1 7 3800 19100 78.07
